T90 - Terrassendachmarkise

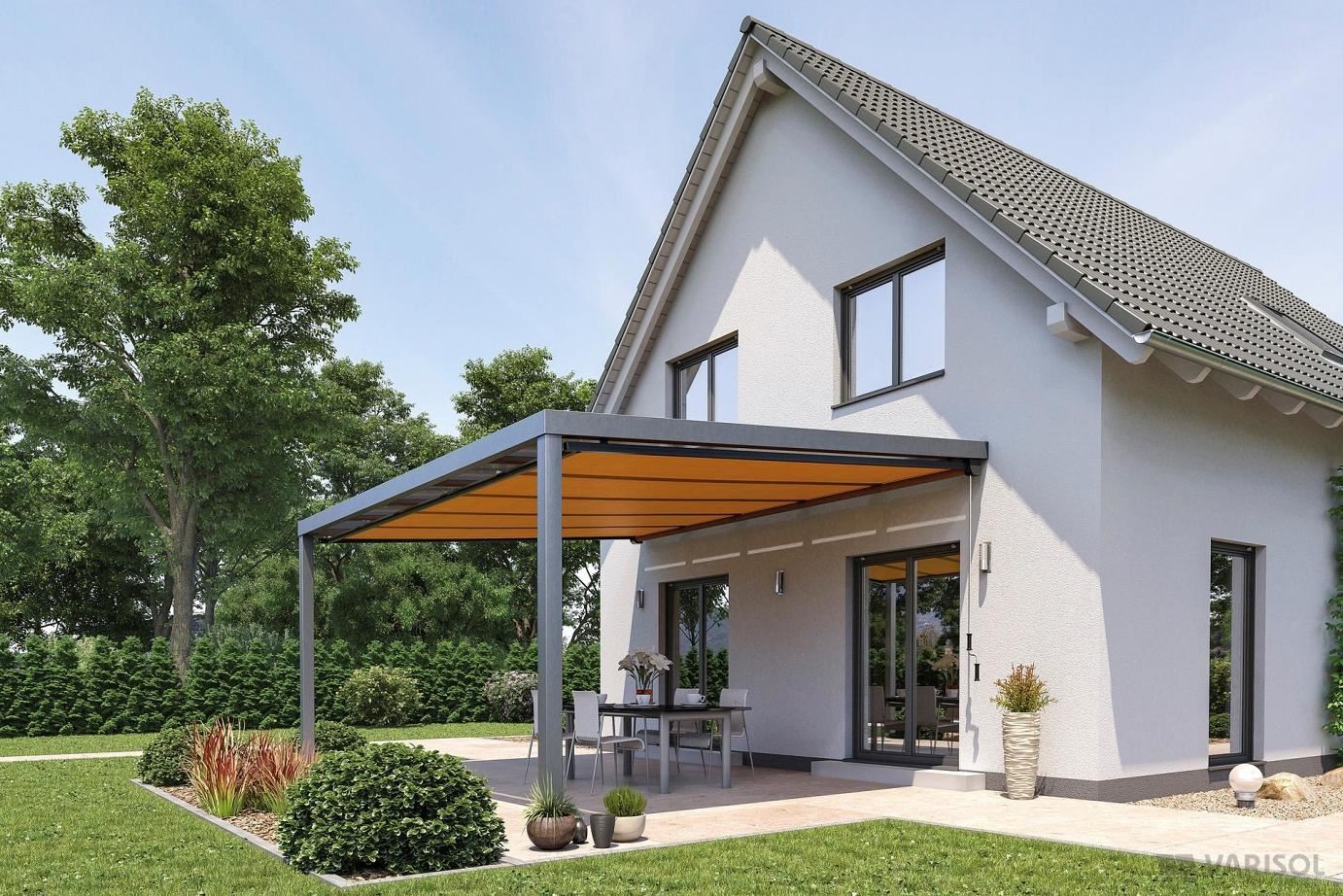

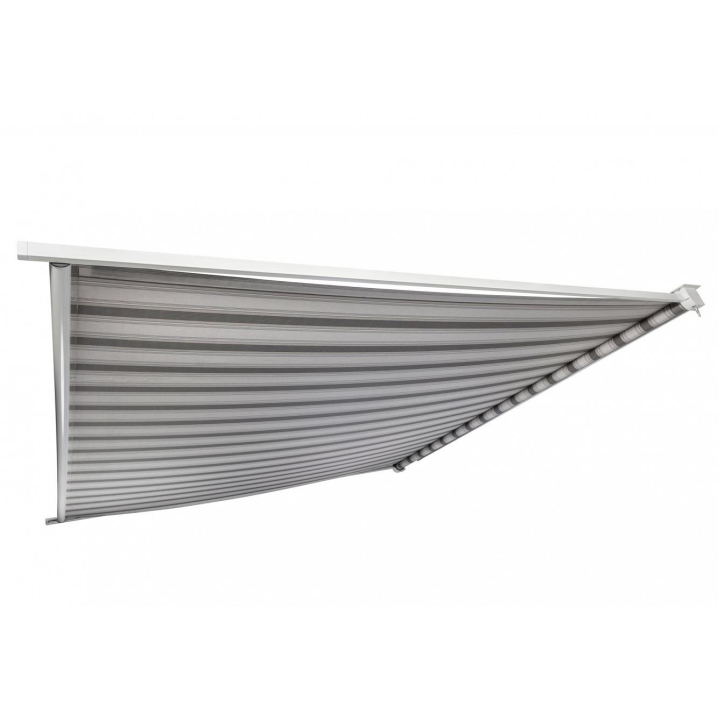

Mit der manuellen Terrassendachmarkise bietet die T90 Wohlfühl-Atmosphäre im günstigen Preissegment. Bei einer Breite von 720 mm bis 5.500 mm und einem Ausfall von bis zu 4.000 mm eignet sich die T90 gerade für die etwas kleineren Terrassendächer. Dabei verzichtet sie auf einen Markisenkasten und wird manuell per Kurbelantrieb bedient. Hierbei sorgt das bewährte Gegenzugsystem für eine leichte Handhabung: Zwei in die Tuchwelle integrierte Federwerke passen die Spannung des Tuches stets an die jeweils ausgefahrene Tuchgröße an. Das widerstandsfähige, pulverbeschichtete Aluminiumgestell verfügt über die bewährte Schienenführung und steht serienmäßig in den 10 Standard Gestellfarben zur Auswahl.

Technische Details
Größen und Ausstattung
Stoffe und Farben
Detailfotos

Die Tuchwelle besteht aus einem sendzimirverzinkten Stahl-Nutrohr mit den Abmessungen 85 x 1 mm.
Die Führungsschienen bestehen aus Aluminium-Strangpressprofilen mit einer Wandstärke von 1,5 mm. An ihrer Oberseite sind die Schienen speziell geformt, so dass sie leicht in die Standard-Klemmhalter einrasten. Eine zusätzliche Nutgasse ermöglicht auch den Einsatz von verlängerten Führungsschienenhaltern.

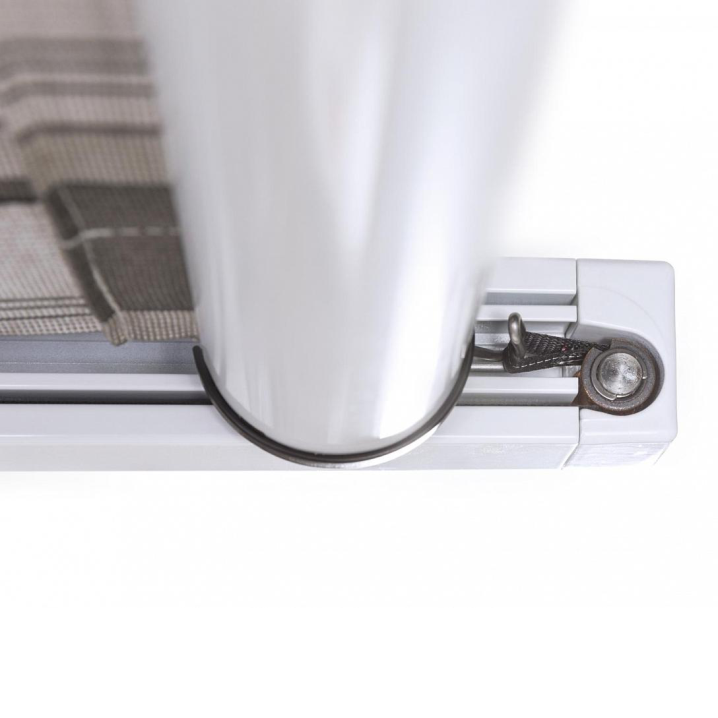

Als Fallstange kommt ein sendzimirverzinktes Stahl-Nutrohr mit den Abmessungen 63 x 1 mm zum Einsatz. Das Nutrohr ist zusätzlich zur Verzinkung pulverbeschichtet. Seitlich ist die Fallstange durch Wellenzapfen verschlossen, in denen die Laufrollen auf fliegenden Edelstahlbolzen gelagert sind.

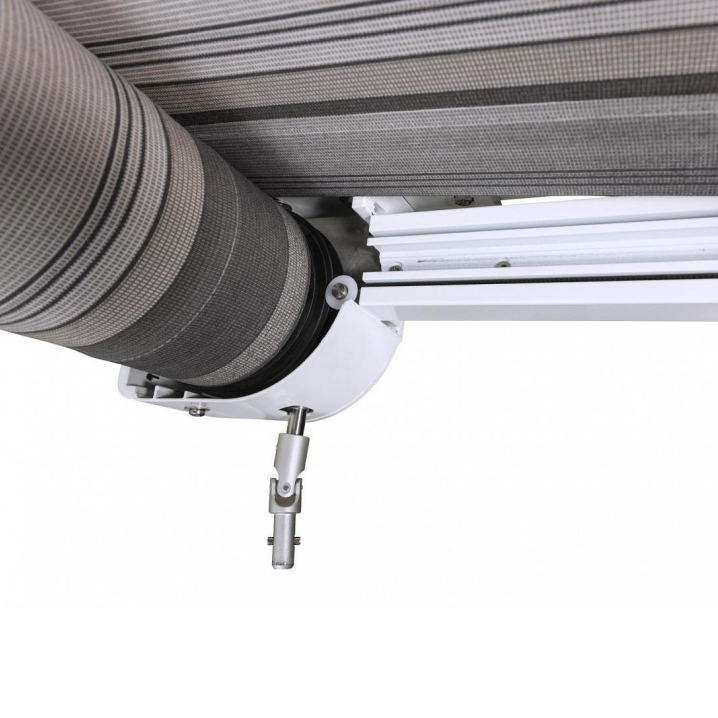

Der Markisenantrieb erfolgt manuell mit Kurbelantrieb.
Die Tuchbespannung besteht aus einem gewebten ACRYL-Stoff mit einem Gewicht von ca. 300 g/qm oder spinndüsengefärbtem Polyester. Das Markisentuch wird dabei aus Stoffbahnen von bis zu 1.200 mm Breite zusammengenäht.
Spannsystem: In der Tuchwelle sind zwei unabhängig voneinander wirkende Federwerke mit Torsionsfedern eingesetzt. Als Zugmedium findet ein nahezu reckfreies, kevlarverstärktes Textilband Verwendung. Dieses Zugband wird bei eingefahrener Markise unter geringer Federspannung an der Fallstange eingehängt.
Die Laufrollen und Umlenkrollen bestehen aus gleitfähigem Kunststoff. Beide sind auf stabilen Edelstahlbolzen gelagert. In Verbindung mit dem dem textilen Zugband führt dies zu einem geräuscharmen Betrieb der Markise.
Führungsschienenhalter: Zur Befestigung der Führungsschienen dienen Klemmhalter aus Aluminiumstrangpressprofil, die unter das Terrassendach-Profil geschraubt werden. Für die Montage der Tuchwelle werden zwei Lagerkonsolen von unten an die Sparren eines Terrassendachs geschraubt. Die Verbindung der Führungsschienen mit der Tuchwelle erfolgt durch eine Steckverbindung an den Seitenlagern.
