W350 - Kleine Wintergartenmarkise

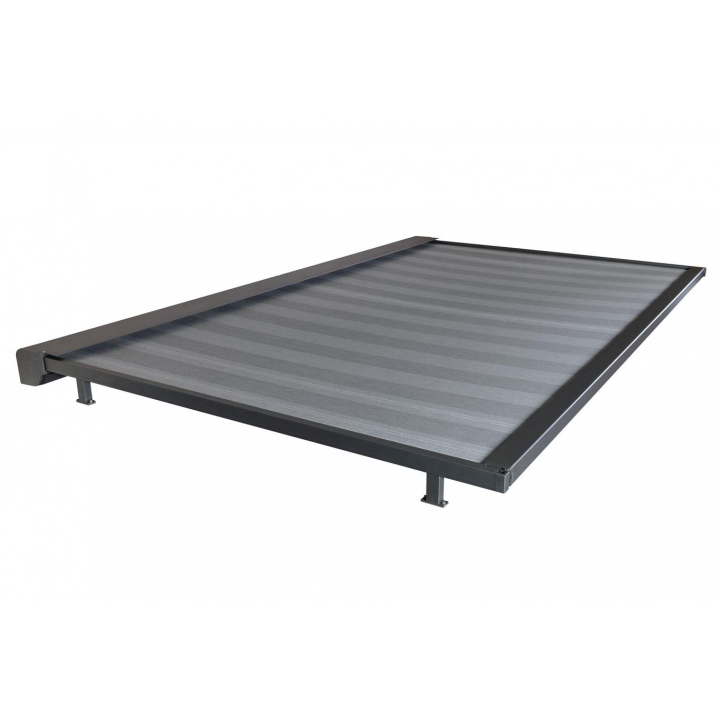

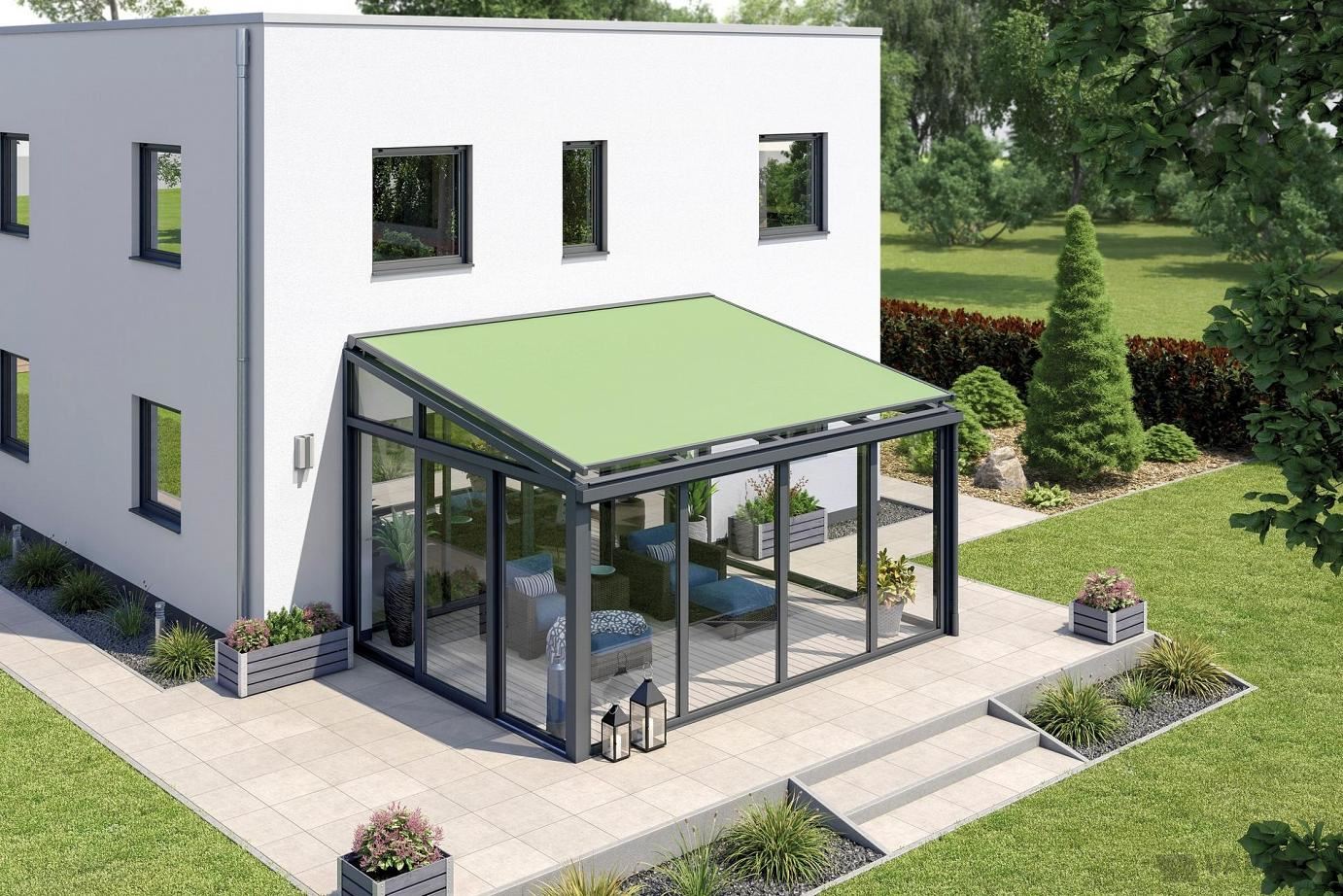

Die Wintergartenmarkise W350 ist die optimale Sonnenschutzlösung speziell für kleinere Wintergärten. Sie wurde als außenliegender Sonnenschutz speziell zur Anbringung über kleineren Wintergärten entwickelt. Zu diesem Zweck verfügt sie über einen formschönen und äußerst kompakten Markisenkasten sowie über schmale Führungsschienen. Die gesamte Konstruktion der Markise ist zudem auf einen geräuscharmen und sicheren Betrieb ausgelegt. Im Markisenkasten ist ein intelligentes Spannsystem integriert, das für eine optimale Tuchspannung bei ein- und ausgefahrener Markise sorgt. Die Wintergartenmarkise W350 erhalten Sie auf Wunsch ohne oder mit Zip. In der Version mit seitlicher Zip-Tuchführung wird das Tuch zusätzlich noch an allen vier Seiten gespannt. Dadurch entfällt der Lichtspalt zwischen den seitlichen Tuchkanten und den Führungsschienen und das Auslängen der Seitensäume wird wirksam verhindert. Die Oberflächen sind wetterbeständig und pflegeleicht.

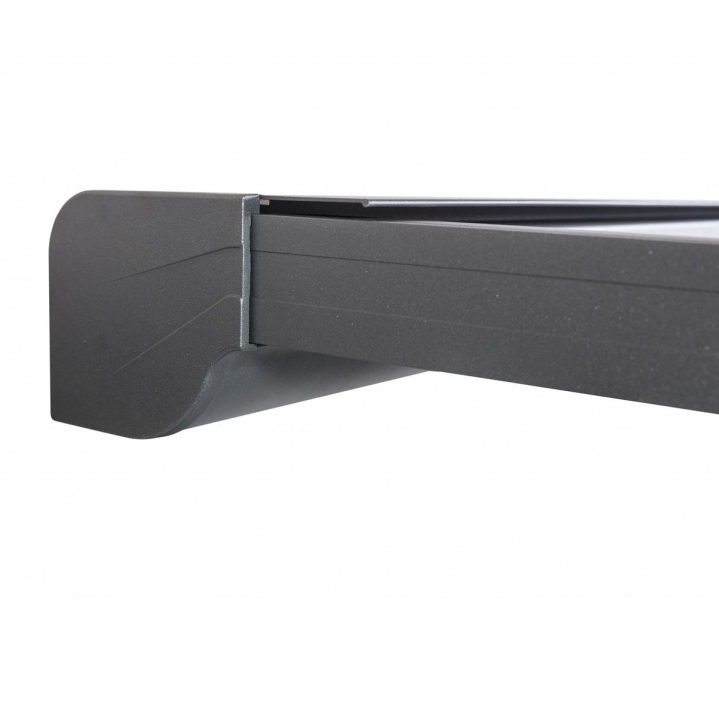

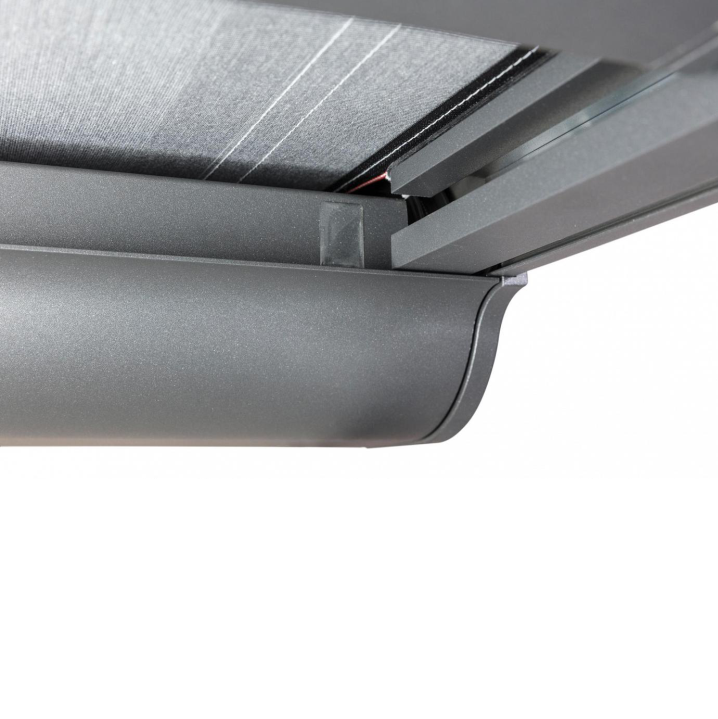

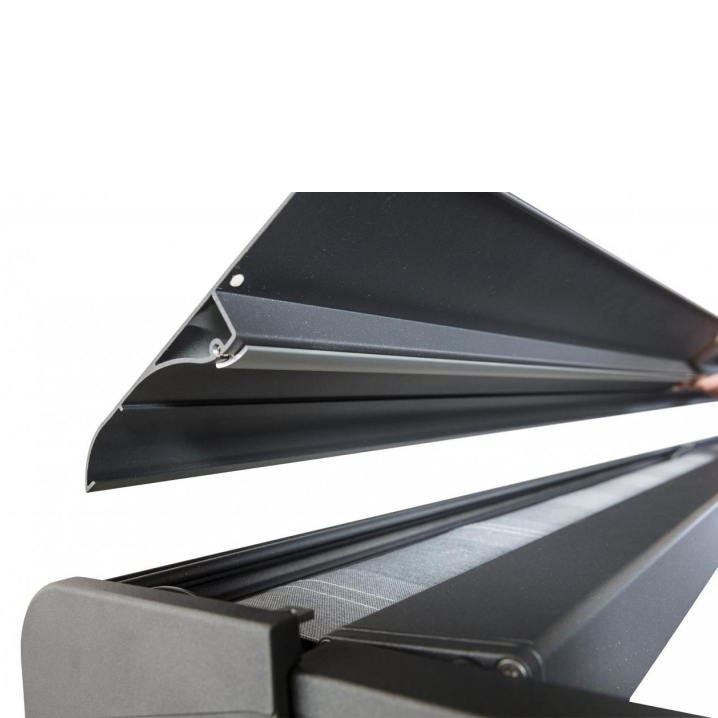

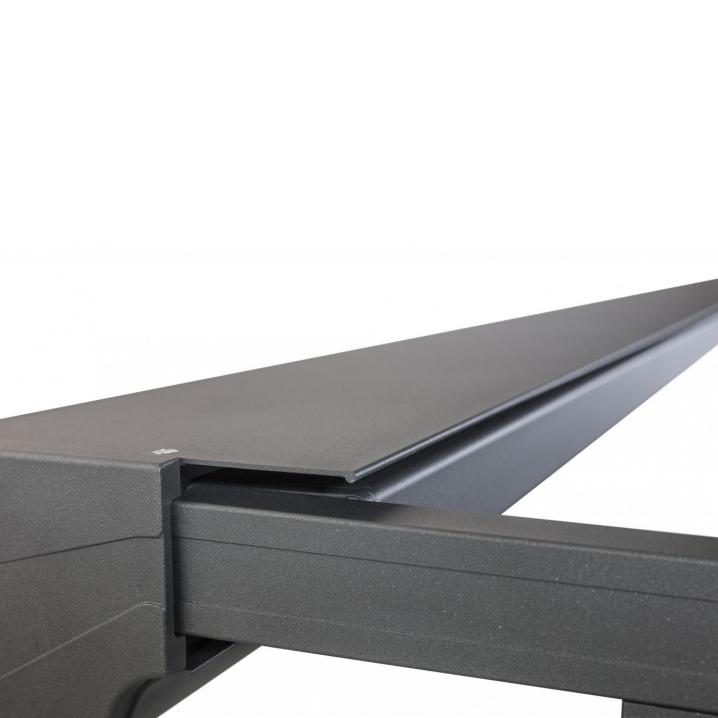

  • Der Markisenkasten besteht aus drei Aluminium-Strangpressprofilen. Boden- und Dachprofil sind einzeln demontierbar. Die Wandstärke der Profile beträgt 2,0 mm. Seitlich wird der Kasten durch Endkappen aus Aluminiumguss verschlossen. Die Kastenhöhe beträgt 144 mm, die Kastentiefe 162 mm. Die Fallstange wird bei eingefahrener Markise durch ein Schutzdach überdeckt.

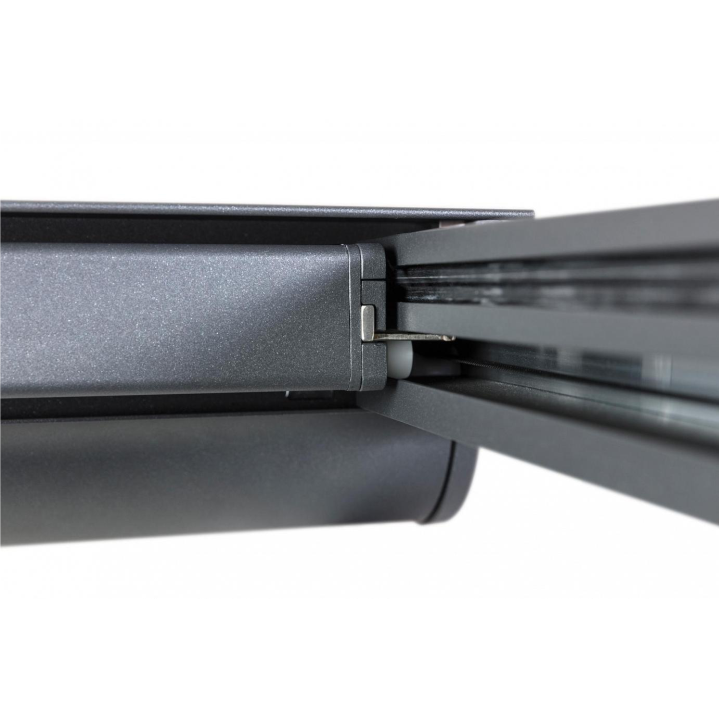

    Bei der Montage wird der Markisenkasten nur auf die Führungsschienen aufgesetzt. Eine zusätzliche Befestigung des Kastens auf dem Wintergarten ist nicht notwendig.


  • Die Führungsschienen bestehen aus Aluminium-Strangpressprofilen mit einer Wandstärke von 2,0 mm.
    Die breitere Zip-Führungsschiene verfügt über eine zusätzliche Kammer zur Aufnahme eines Zip-Führungsprofils aus glasfaserverstärktem Kunststoff. In dem Führungsprofil wird der seitlich am Markisentuch fixierte Reißverschluss über die gesamte Länge sicher geführt und gespannt. An ihrer Unterseite weisen die Schienen eine besondere Nutenkammer zur Aufnahme der Führungsschienenhalter auf.
    Die Laufkammern der Profile sind C-förmig ausgebildet, so dass die Fallstange nicht herausfallen kann. Ein Schlitz in der unteren Kammer ermöglicht einfachstes Einziehen der Zugbänder.


  • Die Tuchwelle besteht aus einem sendzimirverzinkten Stahl-Nutrohr mit den Abmessungen 85 x 1 mm.

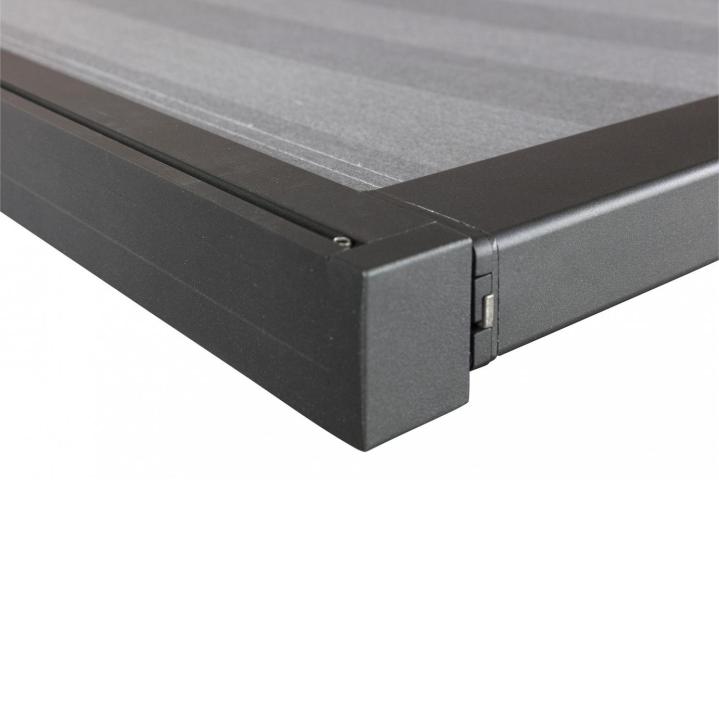

  • Die Fallstange besteht aus einem Aluminium-Strangpressprofil mit einer Wandstärke von bis zu 3,0 mm.
    Seitlich ist die Fallstange durch Seitenkappen aus Aluminium verschlossen, in denen die Laufwagen auf stabilen Edelstahlbolzen gelagert sind.


  • Der Markisenantrieb erfolgt über einen 230V Rohrmotor, optional mit integriertem Funkempfänger möglich. Mit einem Motor können maximal zwei Markisenfelder angetrieben werden.
    Zweiteilige Markisenanlagen sind wahlweise mit einem oder zwei Motorantrieben lieferbar (bei mehrteiligen Anlagen mit Elementen ohne eigenen Motorantrieb ist eine Differenz in den Fallstangenstellungen möglich).


  • Die Tuchbespannung besteht aus einem gewebten ACRYL-Stoff mit einem Gewicht von ca. 300 g/qm oder spinndüsengefärbtem Polyester. Das Markisentuch wird dabei aus Stoffbahnen von bis zu 1.200 mm Breite zusammengenäht.
    Als Option können auch Bespannungen aus SOLTIS eingesetzt werden (wenn Breite oder Ausfall das Maß von 1.700 mm überschreiten, weist das SOLTIS Tuch Quernähte auf).


  • Spannsystem: In der Tuchwelle sind zwei unabhängig voneinander wirkende Federwerke mit Torsionsfedern eingesetzt. Als Zugmedium findet ein nahezu reckfreies, kevlarverstärktes Textilband Verwendung. Dieses Zugband wird bei eingefahrener Markise unter geringer Federspannung mit einem speziellen Einschubteil in eine Öffnung an der Fallstangenseitenkappe eingedrückt und arretiert.
    Die Bänder sind ab Werk montagefertig konfektioniert, so dass kein Ausmessen oder Abschneiden notwendig ist. Die sich gegeneinander verändernden Wickeldurchmesser von Zugband und Tuch werden von den Federwerken ausgeglichen. Die Fallstange wird dadurch immer gleichmäßig nach vorne gezogen. Ein Querstellen der Fallstange ist somit praktisch ausgeschlossen.
    Im eingefahrenen Zustand steht die Markise unter einer geringen Federspannung von nur 7 - 10 kg je Federwerk.
    Bei der Ausfahrbewegung nimmt die Federspannung kontinuierlich, bis zu einem Maximalwert von ca. 25 kg je Federwerk, zu. Damit ermöglicht das Spannsystem ein optimales Aufrollen des Markisentuches und vermindert das Überdehnen der Tuchnähte und Seitensäume.


  • Die Lauf- und Umlenkrollen bestehen aus Kunststoff und sind zum Teil mit Teflonbuchsen auf stabilen Edelstahlbolzen gelagert. In Verbindung mit dem textilen Zugband führt dies zu einem extrem geräuscharmen Betrieb der Markise.


  • Die Führungsschienenhalter sind aus einer Aluminiumplatte als Fußteil sowie einem stranggepressten Abstandprofil zusammengesetzt. Das Abstandprofil dient dabei gleichzeitig zur Aufnahme und Fixierung eines speziellen Klemmteiles.
    Im Fußteil der Führungsschienenhalter befinden sich quer angeordnete Langlöcher, so dass eine evtl. fehlende Parallelität der Wintergartenprofile ausgeglichen werden kann.
    Die komplette Konsole kann auf dem Wintergartenprofil vormontiert werden. Die Klemmteile werden einfach auf die Führungsschiene aufgeschoben, in die Führungsschienenhalter gesteckt und durch Anziehen eines Gewindestiftes festgeklemmt.
    Der Abstand zwischen Wintergartenprofil und Unterkante der Führungsschienen beträgt im Standard 90 mm. Somit ist eine gute Luftzirkulation zwischen Glasdach und Markisenbespannung gewährleistet.
    Durch Einsatz von verlängerten Führungsschienenhaltern kann der Abstand zwischen Glasdach und Wintergartenmarkise bei Bedarf bis max. 300 mm vergrößert werden (bei Einsatz von Zip max. 200 mm).
    Bei Einsatz von Abstandshaltern ist es unter Umständen (abhängig von Abstandshöhe und Aufbau der Wintergartenkonstruktion) notwendig, die Markise durch Befestigung des Markisenkastens oder der Führungsschiene(n) am Bauwerk gegen Seitenbewegung zu sichern.

min. Breite

1.400 mm

Max. Breite (einteilig)

5.000 mm

mehrteilige Anlagen / max. Breite gesamt

2 x 5.000 / 10.000

max. Ausfall

5.000 mm

Motorbedienung

Serienausstattung

Motorbedienung per Funk

gegen Aufpreis

Motorbedienung per SOMFY io

gegen Aufpreis

komplett geschlossener Markisenkasten

Serienausstattung

Standard Schienenhalter

Serienausstattung

Verlängerte Schienenhalter

gegen Aufpreis

Tuchbespannung aus 100 % Markenacryl:

            Serienausstattung

Tuchbespannung aus spinndüsengefärbtem Polyester:

            Serienausstattung

Tuchbespannung aus SOLTIS86:

            Serienausstattung

Tuchbespannung aus SOLTIS92:

            gegen Aufpreis

Gestellfarbe serienmäßig:


            Tuchkollektion 2018/2022
